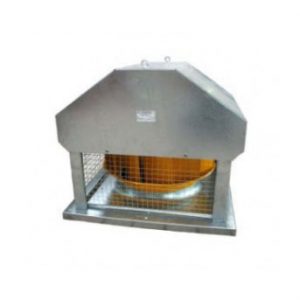

Вентилятор крышный радиальный ВКР-…-Ф

+7 (391) 272-75-70
  • Склад и офис в одном местеСклад и офис в одном месте
  • Оперативные поставки: мы работаем быстроОперативные поставки: мы работаем быстро
  • Большой запас уже готового к погрузке оборудования на складеБольшой запас уже готового к погрузке оборудования на складе
  • Возможность отгрузки оборудования в выходные и праздничные дни, при необходимости – круглосуточная отгрузкаВозможность отгрузки оборудования в выходные и праздничные дни, при необходимости – круглосуточная отгрузка

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
0,37/1000 1,6 ЩАУ-В-1.1-2,0-380 ЩАУ-В-1.2r-3,0-380-Л ЩАУ-В-1.3-1,9-380
0,55/1500 1,8 ЩАУ-В-1.1-2,0-380 ЩАУ-В-1.2r-3,0-380-Л ЩАУ-В-1.3-1,9-380




ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
0,37/1000 1,6 ЩАУ-В-1.1-2,0-380 ЩАУ-В-1.2r-3,0-380-Л ЩАУ-В-1.3-1,9-380
1,1/1500 3,8 ЩАУ-В-1.1-4,0-380 ЩАУ-В-1.2r-6,0-380-Л ЩАУ-В-1.3-3,7-380



ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
0,55/1000 2 ЩАУ-В-1.1-2,0-380 ЩАУ-В-1.2r-3,0-380-Л ЩАУ-В-1.3-1,9-380
1,5/1500 3,8 ЩАУ-В-1.1-4,0-380 ЩАУ-В-1.2r-6,0-380-Л ЩАУ-В-1.3-3,7-380



ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
1,1/1000 3,4 ЩАУ-В-1.1-4,0-380 ЩАУ-В-1.2r-6,0-380-Л ЩАУ-В-1.3-3,7-380
3,0/1500 7,3 ЩАУ-В-1.1-8,0-380 ЩАУ-В-1.2r-9,0-380-Л ЩАУ-В-1.3-7,0-380



ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.
Аэродинамические


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
1,5/750 4,9 ЩАУ-В-1.1-8,0-380 ЩАУ-В-1.2r-6,0-380-Л ЩАУ-В-1.3-5,0-380
3,0/1000 7,6 ЩАУ-В-1.1-8,0-380 ЩАУ-В-1.2r-9,0-380-Л ЩАУ-В-1.3-7,0-380



Габариты

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.
Аэродинамические


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
2,2/750 6,8 ЩАУ-В-1.1-10,0-380 ЩАУ-В-1.2e-18,0-380-Л ЩАУ-В-1.3-7,0-380
5,5/1000 12,9 ЩАУ-В-1.1-13,0-380 ЩАУ-В-1.2r-16,0-380-Л ЩАУ-В-1.3-12,0-380



Габариты

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.
Аэродинамические


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
4/750 10,8 ЩАУ-В-1.1-18,0-380 ЩАУ-В-1.2e-18,0-380-Л ЩАУ-В-1.3-12,0-380
11/1000 24,5 ЩАУ-В-1.1-32,0-380 ЩАУ-В-1.2e-25,0-380-Л ЩАУ-В-1.3-30,0-380



Габариты

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.
Аэродинамические


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
7,5/750 18,9 ЩАУ-В-1.1-32,0-380 ЩАУ-В-1.2r-37,0-380-Л ЩАУ-В-1.3-22,0-380



Габариты

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.
Аэродинамические


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
15/750 34,1 ЩАУ-В-1.2e-37,0-380-Л ЩАУ-В-1.3-37,0-380



Габариты

ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Количество лопаток – 10
  • Энергоэффективность по ГОСТ 31961-2013 – КЛ2

НАЗНАЧЕНИЕ

  • Система вытяжной вентиляции промышленных и общественных зданий
  • Устанавливаются на кровле
  • Могут работать как с подключенной сетью воздуховодов, так и без нее

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
  • Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
  • Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
  • Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
  • По заказу потребителя комплектуются самооткрывающимся клапаном

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
  • Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.
Аэродинамические


Параметры электродвигателя кВт/(об/мин) Iн,А при 380В Прямой пуск Плавный пуск Частотное регулирование
22/750 48,9 ЩАУ-В-1.2e-60,0-380-Л ЩАУ-В-1.3-58,0-380



Габариты
Вентилятор крышный радиальный ВКР-…-Ф

Вентилятор крышный радиальный ВКР-…-Ф
