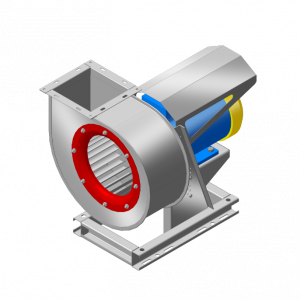

ОБЩИЕ СВЕДЕНИЯ
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения – правое и левое
- Энергоэффективность по ГОСТ 31961-2013 – КЛ2
НАЗНАЧЕНИЕ
- Системы вентиляции производственных зданий
- Технологические процессы и санитарно-технические цели
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
- Общего назначения из углеродистой стали, О, ГОСТ 5976-90
- Взрывозащищенные из разнородных металлов, В, взрывозащищенные коррозионностойкие, ВК, — ТУ 4861-088-11865045-2012
- Коррозионностойкие из нержавеющей стали, К и титановых сплавов, КТ, — ТУ 4861-091-11865045-2012
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температура окружающей среды от минус 45ºС до плюс 40ºС. Умеренный климат, 2-я категория размещения.
- В вентиляторах 1-ой категории размещения при производстве устанавливается двигатель либо так же 1-ой категории, либо 2-ой категории, но защищается кожухом от атмосферных воздействий.
- Возможно применение вентиляторов в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
ВР 120-28 – 5 – О – 1 – Пр0° — 7,5/3000 – У2,Вентилятор радиальный высокого давления ВР 120-28 №5, общепромышленного исполнения, конструктивная схема 1 по ГОСТ 5976, положение корпуса правое, угол разворота улитки 0°, параметры двигателя N=7,5 кВт, n=3000 об/мин, климатическое исполнение У2.
| Наименование | Кол-во | Масса, кг |
|
Комплект виброизоляторов ВП-30 – 4шт.при массе вентилятора до 110кг |
1 | 1,92 |
|
Комплект виброизоляторов ВП-50 – 4шт. при массе вентилятора от 110кг |
1 | 2,12 |
|
Комплект виброизоляторов ВР-201 – 4шт. при массе вентилятора до 160кг |
1 | 4,4 |
|
Комплект виброизоляторов ВР-203 – 4шт. при массе вентилятора от 160кг |
1 | 4,8 |
|
Монтажная рама РМТ-800х420 |
1 | 11,6 |
|
Патрубок входной ПВТ-250 |
1 | 0,86 |
|
Вставка гибкая ГВК-250 |
1 | 1,7 |
|
Вставка гибкая ГВП-202х154 |
1 | 2,4 |
|
Вентилятор |
Электродвигатель |
Производи-тельность, тыс. м³/час |
Масса, кг |
Виброизолятор |
|||
|
Типоразмер |
кВт/ (об/мин) |
Iн при 380 В, А |
Тип |
Кол-во |
|||
|
ВР120-28-5-О ВР 120-28-5-К |
АИРМ112М2 |
7,5/3000 |
14,7 |
1,48-4,4 |
100,4 |
ВП 30 |
4 |
|
АИР132М2 |
11,0/3000 |
21,1 |
1,48-5,4 |
133,2 |
ВП 50 |
||
|
ВР 120-28-5-В ВР 120-28-5-ВК |
АИМЛ112М2 |
7,5/3000 |
15,0 |
1,48-4,4 |
156 |
ВР-201 |
|
|
ВА132М2 |
11,0/3000 |
21,0 |
1,48-5,4 |
181 |
ВР-203 |
||
|
Вентилятор |
n, об/мин |
Значение Lwi дБ в октавных полосах fi, Гц |
LwA, дБА |
||||||
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
ВР 120 – 28-5 |
3000 |
89 |
98 |
99 |
102 |
96 |
93 |
89 |
105
|
| Параметры электродвигателя кВт/(об/мин) | Iн,А при 380В | Прямой пуск | Плавный пуск | Частотное регулирование |
| 7,5/3000 | 15 | ЩАУ-В-1.1-18,0-380 | ЩАУ-В-1.2r-16,0-380-Л | ЩАУ-В-1.3-16,0-380 |
| 11,0/3000 | 22 | ЩАУ-В-1.1-25,0-380 | ЩАУ-В-1.2r-25,0-380-Л | ЩАУ-В-1.3-22,0-380 |
